Cuando alguien empieza a diseñar un sistema de software, tarde o temprano se topa con la necesidad de representar visualmente cómo se relacionan las distintas partes de ese sistema. Ahí es donde entra este tutorial de diagrama de componentes, pensado para quienes quieren comprender no solo la teoría detrás de este tipo de diagrama UML, sino también cómo aplicarlo en proyectos reales sin perderse en tecnicismos innecesarios.
Un diagrama de componentes es una herramienta visual que forma parte del lenguaje UML (Unified Modeling Language) y que se utiliza para mostrar cómo se organiza un sistema de software en módulos independientes, llamados componentes. Cada componente representa una parte funcional del sistema, como una biblioteca, un módulo de base de datos, una interfaz de usuario o un servicio externo. Este tutorial de diagrama de componentes busca aclarar exactamente qué papel cumple cada uno de estos elementos y cómo se conectan entre sí.
Qué es un diagrama de componentes y para qué sirve
Antes de avanzar, conviene entender el propósito real de este tipo de diagrama. Un diagrama de componentes no está pensado para mostrar el código línea por línea, ni tampoco para detallar la lógica interna de cada función. Su función principal es ofrecer una vista de alto nivel de la arquitectura del sistema, mostrando cómo los distintos módulos se comunican entre sí a través de interfaces bien definidas.
Esto resulta especialmente útil cuando se trabaja en equipos grandes, donde distintas personas o grupos son responsables de diferentes partes del sistema. Gracias a este tipo de representación, todos pueden entender de un vistazo qué componente depende de cuál, qué servicios expone cada módulo y cómo fluye la información dentro del sistema completo. En resumen, es una forma de comunicar arquitectura sin necesidad de leer miles de líneas de código.
Elementos básicos que debes conocer

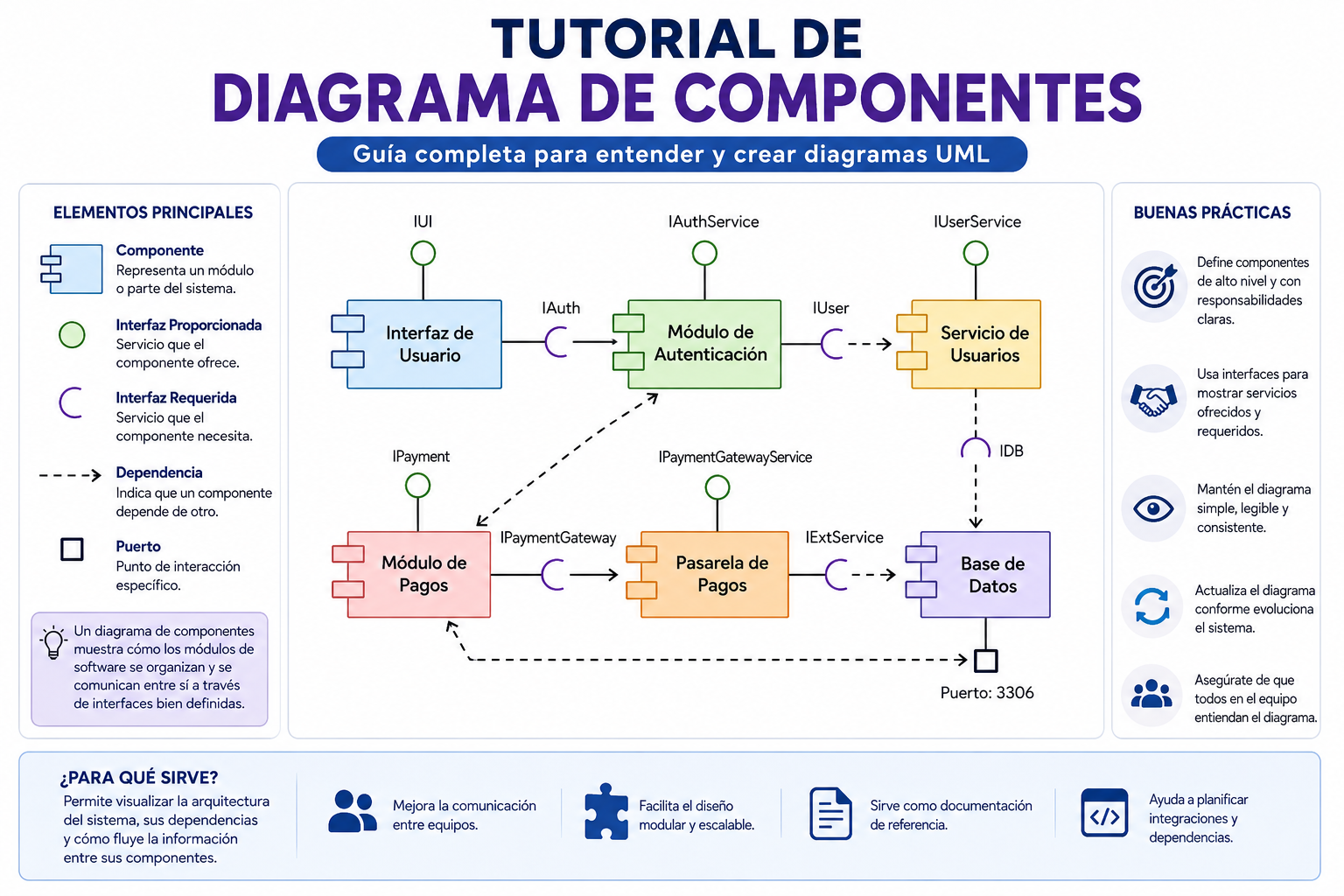

Todo buen tutorial de diagrama de componentes debe empezar por explicar los elementos gráficos que se utilizan. El componente en sí se representa normalmente como un rectángulo con un pequeño ícono en la esquina superior, que suele parecerse a dos rectángulos pequeños sobresaliendo de un lado. Dentro de ese rectángulo se escribe el nombre del componente, por ejemplo “Módulo de autenticación” o “Servicio de pagos”.
Las interfaces son otro elemento fundamental. Se representan como pequeños círculos (interfaz proporcionada) o semicírculos abiertos (interfaz requerida) conectados al componente mediante una línea. La interfaz proporcionada indica qué servicios ofrece el componente hacia el exterior, mientras que la interfaz requerida muestra qué necesita ese componente de otros para funcionar correctamente.
También existen las relaciones de dependencia, que se dibujan como flechas punteadas entre componentes, indicando que uno depende del otro para operar. Y finalmente están los puertos, que permiten definir puntos de interacción específicos dentro de un componente cuando este tiene una estructura interna más compleja.
Diferencias entre un diagrama de componentes y otros diagramas UML
Es común que las personas confundan el diagrama de componentes con el diagrama de clases o con el diagrama de despliegue, así que vale la pena aclarar esas diferencias en este tutorial de diagrama de componentes. El diagrama de clases se centra en la estructura orientada a objetos del sistema, mostrando atributos, métodos y relaciones entre clases a nivel de código. El diagrama de componentes, en cambio, opera en un nivel más alto, agrupando ese código en módulos funcionales completos.
Por otro lado, el diagrama de despliegue muestra cómo esos componentes se distribuyen físicamente en servidores, nodos o dispositivos de hardware. Mientras que el diagrama de componentes se enfoca en la organización lógica del software, el de despliegue se enfoca en dónde vive realmente ese software una vez que se pone en producción. Entender esta diferencia evita muchos errores comunes al momento de documentar un proyecto.
Pasos prácticos para crear tu primer diagrama de componentes
Llegamos a la parte más práctica de este tutorial de diagrama de componentes, donde explicamos cómo empezar desde cero. Lo primero es identificar los módulos principales del sistema que se quiere representar. Esto implica pensar en las funciones grandes del software: ¿hay un módulo de autenticación? ¿Un módulo de reportes? ¿Un módulo de notificaciones? Cada una de estas funciones grandes suele convertirse en un componente independiente dentro del diagrama.
Una vez identificados los componentes, el siguiente paso es definir qué servicios ofrece cada uno y qué necesita de los demás. Aquí es donde entran las interfaces proporcionadas y requeridas que mencionamos antes. Por ejemplo, un módulo de pagos podría requerir información del módulo de usuarios (como los datos de facturación) y, al mismo tiempo, proporcionar un servicio de procesamiento de transacciones que otros módulos puedan consumir.
Después de definir las interfaces, se dibujan las conexiones entre componentes usando líneas que representan esas relaciones de dependencia. Es importante no sobrecargar el diagrama con demasiados detalles; la idea es mantenerlo legible y centrado en las relaciones más relevantes del sistema, no en cada pequeña interacción posible.
Finalmente, conviene revisar el diagrama completo y preguntarse si alguien externo al proyecto podría entenderlo sin necesidad de explicaciones adicionales. Si la respuesta es sí, el diagrama está cumpliendo su función correctamente.
Herramientas recomendadas para dibujar diagramas de componentes
Existen varias herramientas que facilitan la creación de este tipo de diagramas, y que suelen aparecer mencionadas en cualquier tutorial de diagrama de componentes serio. Algunas son gratuitas y funcionan directamente desde el navegador, mientras que otras son aplicaciones de escritorio más robustas pensadas para proyectos grandes o equipos de trabajo distribuidos.
Entre las opciones más accesibles están los editores basados en texto, donde se escribe una descripción simple del diagrama y la herramienta genera automáticamente la representación visual. Este enfoque es ideal para quienes prefieren trabajar rápido sin preocuparse por alinear rectángulos o mover flechas manualmente.
También hay editores gráficos tradicionales donde se arrastran y sueltan los elementos en un lienzo, lo cual resulta más intuitivo para personas que recién empiezan a familiarizarse con la notación UML. La elección de la herramienta depende mucho del nivel de experiencia y de si el diagrama se va a mantener actualizado a lo largo del tiempo o si es solo una representación puntual para una reunión o documento.
Errores comunes al hacer un diagrama de componentes
Uno de los errores más frecuentes es confundir un componente con una clase individual. Un componente debería representar una unidad funcional completa, no una sola clase aislada del sistema. Cuando esto se malinterpreta, el diagrama termina pareciéndose más a un diagrama de clases desordenado que a una vista arquitectónica clara.
Otro error habitual es no definir bien las interfaces. Muchas personas conectan los componentes directamente con líneas simples, sin especificar qué servicio se está proporcionando o requiriendo. Esto le resta valor al diagrama, porque una de las principales ventajas de este tipo de representación es precisamente mostrar los contratos entre módulos, no solo su existencia.
También es común caer en la sobrecarga de información, incluyendo demasiados componentes pequeños que en realidad podrían agruparse en unidades más grandes y comprensibles. Un buen diagrama de componentes prioriza la claridad por encima de la exhaustividad. Este tutorial de diagrama de componentes insiste en este punto porque es, probablemente, la causa más común de diagramas confusos e inútiles en la práctica profesional.
Buenas prácticas para mantener el diagrama útil con el tiempo
Un diagrama de componentes no debería crearse una sola vez y olvidarse para siempre. A medida que el sistema evolucione, es recomendable actualizar el diagrama para que siga reflejando la arquitectura real del software. De lo contrario, se convierte en documentación obsoleta que puede generar confusión en lugar de ayuda.
Otra buena práctica es mantener la consistencia en los nombres de los componentes entre el diagrama y el código real del proyecto. Si el diagrama dice “Servicio de Notificaciones” pero en el código ese módulo se llama de otra forma, se genera una desconexión que dificulta el trabajo de quienes intentan usar el diagrama como referencia.
Además, es recomendable no mezclar niveles de abstracción dentro del mismo diagrama. Si se está mostrando una vista general del sistema, no tiene sentido incluir de repente un componente extremadamente específico junto a otros mucho más generales. Mantener el mismo nivel de detalle en todo el diagrama ayuda a que la lectura sea coherente y fácil de seguir.
Cuándo conviene usar un diagrama de componentes en un proyecto real
No todos los proyectos necesitan este tipo de diagrama desde el primer día. En sistemas pequeños o prototipos rápidos, puede resultar más una carga que una ayuda. Sin embargo, en proyectos medianos o grandes, especialmente aquellos que involucran múltiples equipos o servicios independientes, este tutorial de diagrama de componentes se vuelve especialmente relevante porque ofrece una forma clara de documentar decisiones arquitectónicas importantes.
Para muchos equipos, seguir un tutorial de diagrama de componentes antes de iniciar el desarrollo evita retrabajos costosos más adelante. También es útil en etapas de planificación, cuando se está decidiendo cómo dividir un sistema monolítico en módulos más pequeños, o cuando se está migrando hacia una arquitectura basada en microservicios. En estos casos, el diagrama de componentes ayuda a visualizar los límites entre servicios antes de escribir una sola línea de código, lo que puede ahorrar bastante tiempo y evitar decisiones de diseño poco meditadas.
Por último, este tipo de diagrama resulta muy valioso durante procesos de incorporación de nuevos integrantes al equipo. En lugar de explicar verbalmente cómo está organizado el sistema, se puede compartir el diagrama y dejar que la persona nueva entienda visualmente la estructura general antes de sumergirse en el código.
Conclusión
Dominar la creación de diagramas de componentes no requiere ser un experto en UML, sino entender bien los conceptos básicos y aplicarlos con criterio. Este tutorial de diagrama de componentes buscó ofrecer una guía clara, desde los elementos gráficos fundamentales hasta las buenas prácticas que hacen que un diagrama siga siendo útil con el paso del tiempo. Con práctica constante y atención a los errores comunes mencionados aquí, cualquier persona puede aprender a representar arquitecturas de software de manera clara, precisa y realmente útil para su equipo de trabajo.
